挥发性有机物在线监测系统

YQ-VOCs

系统概述:

    污染源挥发性有机物在线监测系统(YQ-VOCs)采用直接抽取的采样方式,全程高温伴热,分析仪采用气相色谱和火焰离子化检测器(GC-FID)技术,检测烟气中的甲烷(CH4)和非甲烷总烃(NMHC)以及苯系物(BTEX)等挥发性有机物因子的浓度,同时监测烟气中的温度、压力、流速、湿度、氧(选配)等参数。计算污染物中的排放速率和排放量,显示和打印各种参数,报表,并将数据上传至管理部门。

系统特点:

    采用双色谱柱双FID检测器的方式,可同时监测甲烷、非甲烷总烃以及苯系物的浓度。整套仪器具有高灵敏度,高稳定性,高重复性等优点;

    系统采用全程高温伴热,从探头采样到分析全程高温,无需除水,确保样品无损失,保证监测数据准确可靠;

    具有自动保护功能,检测到FID火焰熄灭后自动关闭氢气和空气气源,保证系统安全;

    具有自动吹扫功能,可自动去除滤芯表面的粉尘,延长滤芯使用寿命;

    具有多种数据接口,可以满足不同用户对监控数据上传的要求;

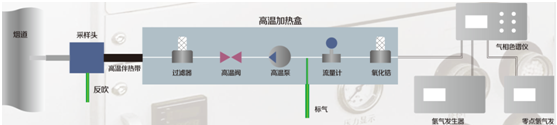

系统流程图:

行业应用:

        VOCs 排放监测主要涉及石油化工、有机化工、医药制造、工业涂装、机械设备制造、包装印刷、电子生产、合成革、涂料油漆、服装加工、家具制造、胶粘剂、制鞋、油品运输等行业。


系统主要技术指标

性能和设计数据

数据

系统数据

机柜环境温度

5~40

机柜环境湿度

20~85%RH

采样气流量

3L/min

绝缘电阻

20MΩ

系统压缩空气需求量(峰值)

250L/min

压缩空气压力范围

0.4~0.7MPa

污染物监测技术指标

量程

甲烷非甲烷总烃0~1000mg/m³,苯系物0~50mg/m³

示值误差

±2%F.S

重复性

2%

零点漂移

±3%F.S./4h

量程漂移

±3%F.S./4h

分析周期

非甲烷总烃1min,苯系物6min

检出限

甲烷:0.1ppm非甲烷总烃:0.04ppm苯系物:0.1ppm

气参数监测技术指标

烟气温度测量范围

0~300°C

烟气流速测量范围

5~40m/s

烟气压力测量范围

-5KPa~5KPa

烟气氧气测量范围

0~25%
